Farbmerkmale: Farbton, Buntheit und Helligkeit in der Industriellen Qualitätskontrolle

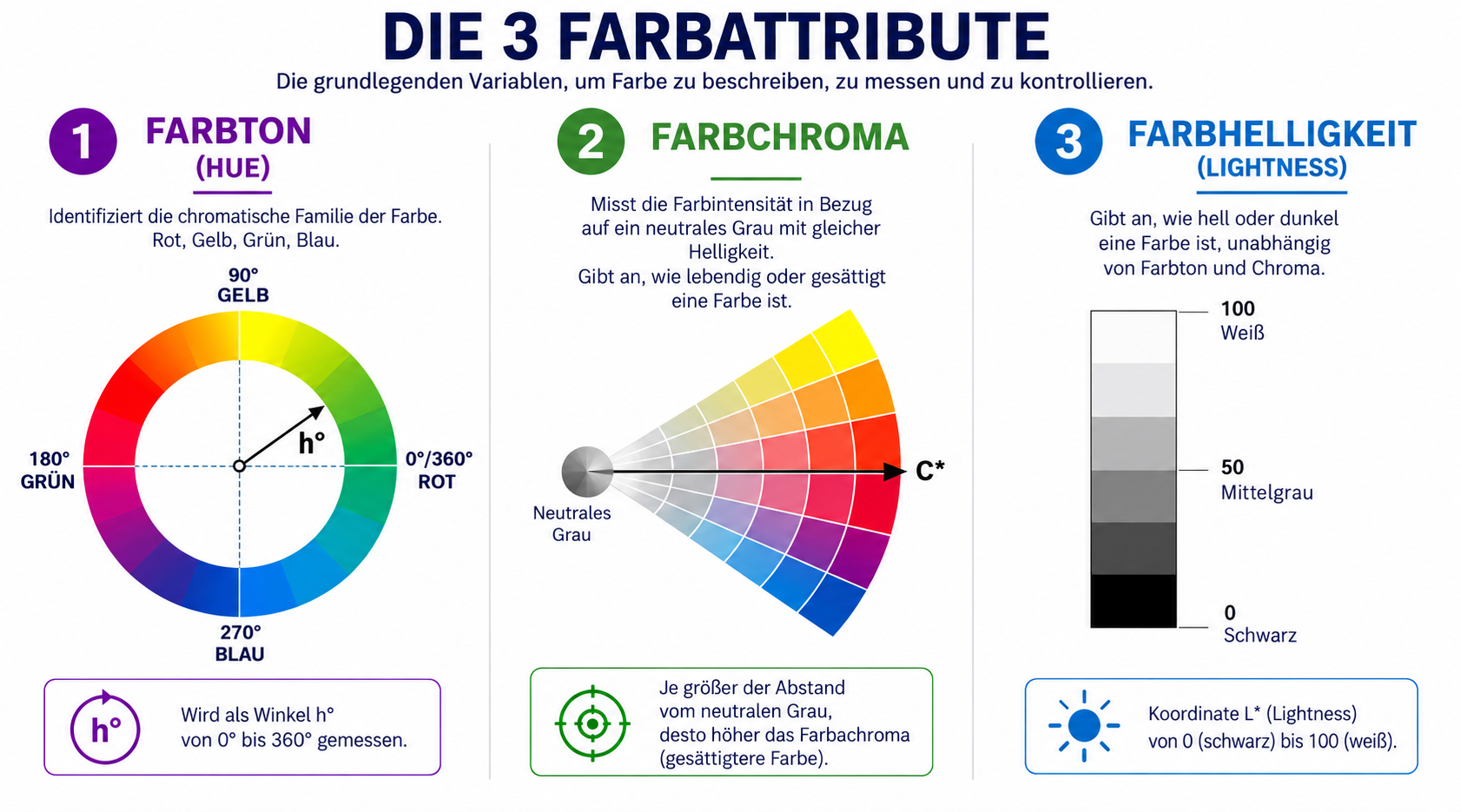

Welche drei wahrnehmungsbezogenen Merkmale besitzt eine Farbe?

Die moderne Farbmetrik beschreibt in Übereinstimmung mit den Definitionen der CIE (Commission Internationale de l’Éclairage) jede Farbe anhand von drei grundlegenden und voneinander unabhängigen Merkmalen: Sättigung, Farbton und Helligkeit.

Diese drei Parameter, die auch als Eigenschaften von Farben bezeichnet werden, bilden die Grundlage aller wichtigen Farbräume, die im wissenschaftlichen und industriellen Bereich verwendet werden, wie das Munsell-System und die Farbräume CIE LCh° und CIE Lab*.

Farbton (Hue)

Der Farbton ist das Merkmal, das die Unterscheidung von Farben in Wahrnehmungskategorien wie Rot, Gelb, Grün oder Blau ermöglicht. In farbmetrischer Hinsicht stellt der Farbton die Komponente dar, die die Farbfamilie einer Farbe kennzeichnet und ihre Position innerhalb des wahrnehmbaren Farbspektrums beschreibt.

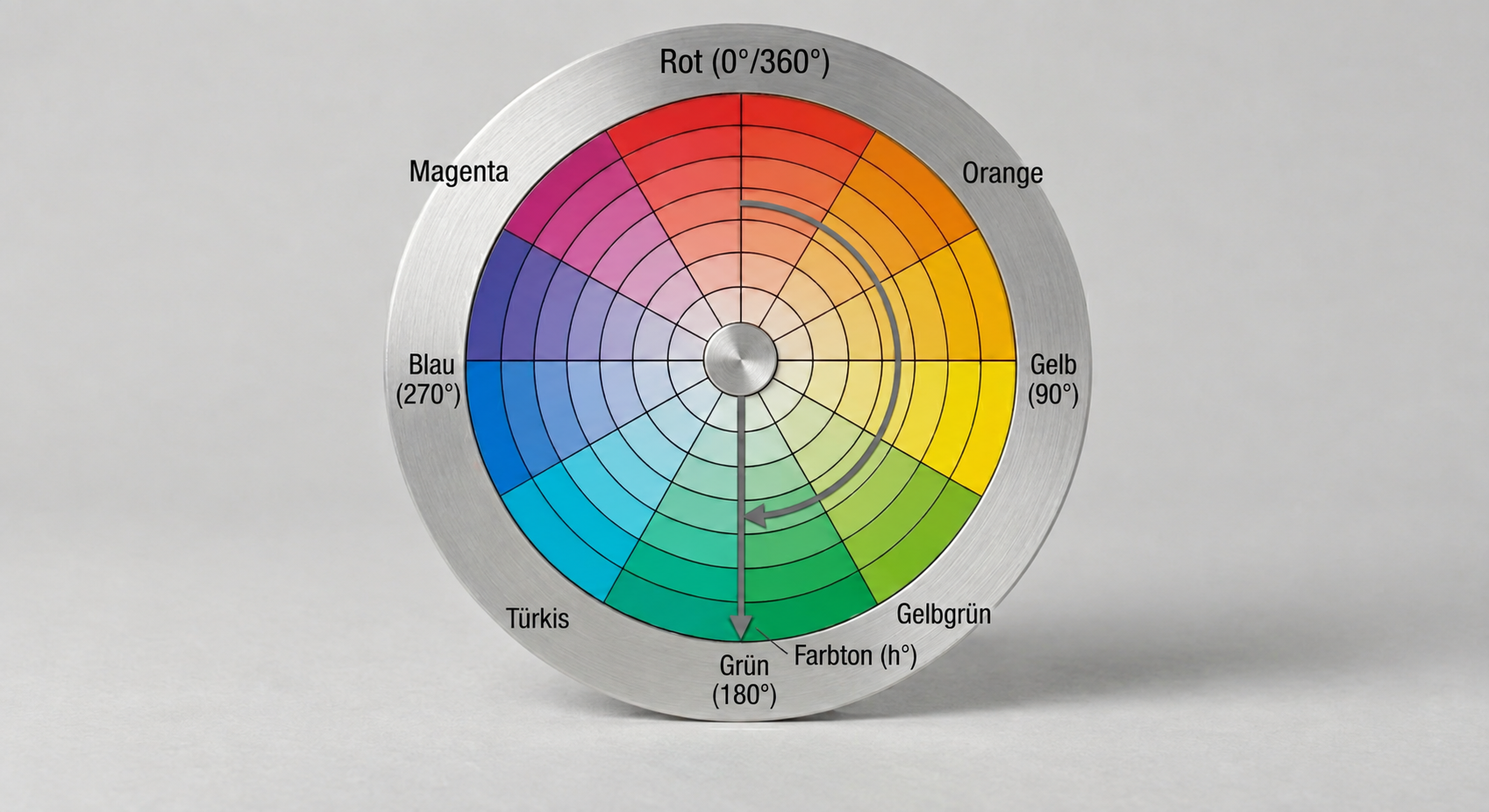

Im Farbraum CIE LCh° wird der Farbton durch den Winkel h° (hue angle) zwischen 0° und 360° ausgedrückt, wobei 0° und 360° Rot, 90° Gelb, 180° Grün und 270° Blau entsprechen.

Bei der industriellen Qualitätskontrolle stellt eine Abweichung des Farbtons häufig die kritischste zu erkennende Anomalie dar, da sie vom menschlichen Auge am schnellsten wahrgenommen wird.

Selbst ein geringer Unterschied des Farbtonwinkels zwischen zwei Proben derselben nominellen Farbe kann dazu führen, dass die Bauteile sichtbar nicht miteinander übereinstimmen.

Die Bedeutung des Farbtons im Produktionsbereich steht daher in engem Zusammenhang mit der wahrnehmungsbezogenen Konsistenz zwischen Produktionschargen und unterschiedlichen Lieferungen.

Sättigung (Chroma)

Die Buntheit beschreibt die Lebhaftigkeit oder Sättigung einer Farbe im Vergleich zu einem neutralen Grau mit derselben Helligkeit. Mit anderen Worten gibt sie an, wie „rein“ oder „grau“ eine Farbe erscheint.

Im Farbraum CIE LCh° entspricht der Buntheitswert dem Abstand vom Mittelpunkt der Farbebene: Eine hohe Buntheit kennzeichnet eine gesättigte und leuchtende Farbe, während eine geringe Buntheit auf einen gräulichen und entsättigten Farbton hinweist.

Es ist wichtig, zwischen Buntheit und Sättigung zu unterscheiden, da es sich in der farbmetrischen Praxis um zwei miteinander verbundene, aber unterschiedliche Konzepte handelt:

• Die Buntheit ist ein absolutes Maß für die Farbintensität und unabhängig von der Helligkeit der Probe. Sie wird in den CIE-Systemen und bei der industriellen Qualitätskontrolle verwendet, da sie objektive Vergleiche zwischen Farben mit unterschiedlicher Helligkeit ermöglicht.
• Die Sättigung ist dagegen ein relatives Maß: Sie beschreibt die Farbintensität im Verhältnis zur Helligkeit der jeweiligen Farbe. Zwei Proben mit derselben Buntheit, aber unterschiedlicher Helligkeit weisen unterschiedliche Sättigungswerte auf.
• In der industriellen Praxis ist die Buntheit der bevorzugte Parameter für die Kontrolle und Spezifikation von Farben, da sie reproduzierbare und von den Beleuchtungsbedingungen unabhängige Vergleiche ermöglicht.

Im alltäglichen Sprachgebrauch werden die Begriffe gesättigte Farbe und Farbsättigung häufig verwendet, um die visuelle Intensität einer Farbe zu beschreiben.

Bei industriellen Prozessen, die eine instrumentelle Messung erfordern, sollte jedoch korrekterweise auf die Buntheit Bezug genommen werden, um vergleichbare und wiederholbare Ergebnisse zu gewährleisten.

Helligkeit (Lightness)

Die Helligkeit beschreibt, wie hell oder dunkel eine Farbe wahrgenommen wird, unabhängig von ihrem Farbton und ihrer Buntheit. Im Farbraum CIE L*a*b* entspricht dieses Merkmal der Koordinate L* (Lightness), die von 0 für absolutes Schwarz bis 100 für vollkommenes Weiß reicht.

Die Helligkeit ist das Merkmal, das am unmittelbarsten mit der von einer Oberfläche reflektierten Lichtmenge verbunden ist und die Gesamtwahrnehmung der Farbe wesentlich beeinflusst.

Die Farbabstufungen, also die wahrnehmbaren Veränderungen einer Farbe entlang der Helligkeitsachse, sind insbesondere in Bereichen wie Bauwesen, Innenausstattung und Mode relevant, wo die Unterschiede zwischen hellen und dunklen Varianten desselben Farbtons einen direkten Einfluss auf das Erscheinungsbild des fertigen Produkts haben.

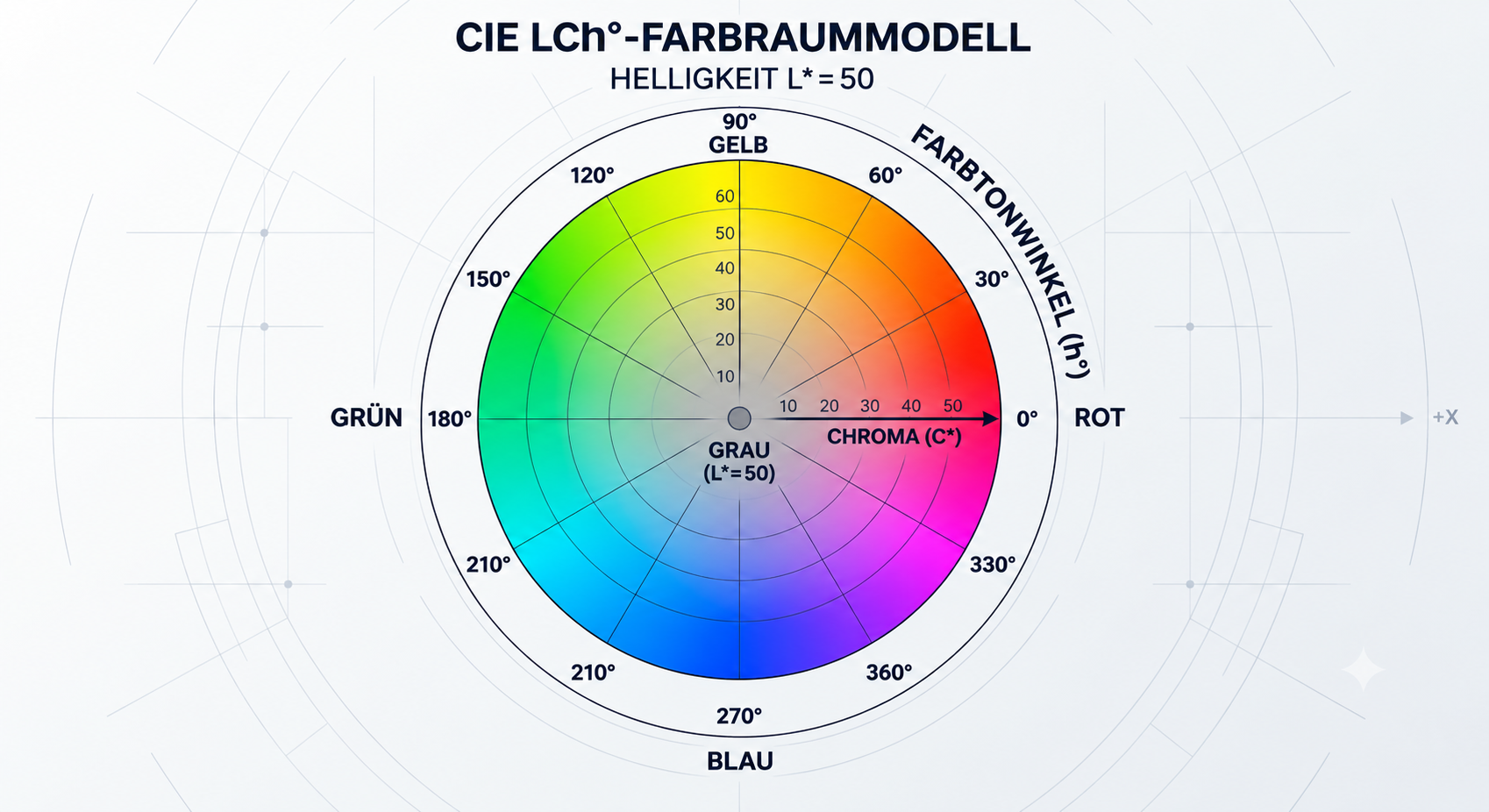

Die Farbebene: Darstellung der Merkmale in farbmetrischen Modellen

Die drei Farbmerkmale werden mithilfe dreidimensionaler Modelle, den sogenannten Farbräumen, grafisch dargestellt. Dabei entspricht jeder Punkt einer eindeutigen und messbaren Farbe.

Die Farbebene ist der horizontale Schnitt durch diese Modelle bei einer bestimmten Helligkeit und ermöglicht die gleichzeitige Darstellung der Veränderungen von Farbton und Buntheit für alle Farben mit demselben Helligkeitswert.

Die in der Industrie am häufigsten verwendeten Modelle sind:

• CIE L*a*b* (CIELAB): ein dreidimensionaler Farbraum, in dem L* die Helligkeit ausdrückt, während a* und b* die Farbkomponenten Grün-Rot und Blau-Gelb darstellen. Er ist in zahlreichen Industriezweigen der Referenzstandard für die Farbqualitätskontrolle.
• CIE L*C*h°: die zylindrische Darstellung desselben CIELAB-Farbraums, bei der Buntheit und Farbton in Polarkoordinaten ausgedrückt werden. Dieses System ermöglicht eine intuitivere Interpretation der Farbmerkmale und erleichtert die Kommunikation zwischen technischen und nicht technischen Abteilungen.

Die Wahl des Modells hängt von der jeweiligen Anwendung und den verfügbaren Instrumenten ab. Im industriellen Bereich werden jedoch das CIELAB-System und seine Variante CIELCh durch die internationalen Normen ISO 11664-4 und ISO 7724 für die Spezifikation und Kontrolle von Farben empfohlen.

Auswirkungen der Farbmerkmale auf industrielle Prozesse

Für ein Industrieunternehmen ist die Verwaltung der Farbmerkmale kein nebensächlicher Aspekt des Produktionsprozesses, sondern eine Variable, die sich unmittelbar auf die Produktkonformität, die Kundenzufriedenheit und die Kosten mangelnder Qualität auswirkt.

Unerwünschte Abweichungen von Farbton, Buntheit oder Helligkeit zwischen verschiedenen Produktionschargen oder zwischen Bauteilen unterschiedlicher Lieferanten können Ausschuss, Nacharbeiten und geschäftliche Reklamationen verursachen.

Zu den wichtigsten Bereichen, in denen die Farbmerkmale erhebliche betriebliche Auswirkungen haben, gehören:

• Wareneingangskontrolle: Überprüfung, ob die eingekauften Materialien — Pigmente, Harze, Textilien oder Lacke — die festgelegten Farbspezifikationen erfüllen.
• Farbmanagement in der Produktion: kontinuierliche Überwachung der Farbparameter entlang der Produktionslinie, um die Einheitlichkeit zwischen Teilen derselben Charge sicherzustellen.
• Freigabe von Mustern und Standards: Definition von Mastermustern und zulässigen Toleranzen, ausgedrückt als ΔE — Gesamtfarbdifferenz — oder anhand der einzelnen Merkmale ΔL*, Δa*, Δb*, ΔC* und Δh°.
• Kommunikation mit Lieferanten und Lohnherstellern: Verwendung gemeinsam nutzbarer und eindeutiger numerischer Farbspezifikationen, wodurch die Grenzen der visuellen Kommunikation überwunden werden.

Die Möglichkeit, eine Farbdifferenz in ihre drei Merkmale zu zerlegen — wie stark sich der Farbton, die Buntheit und die Helligkeit unterscheiden — ist entscheidend, um die Ursache eines Farbproblems zu identifizieren und den Prozess korrekt anzupassen.

Eine Farbtonabweichung kann beispielsweise auf ein Problem bei der Pigmentformulierung hinweisen, während eine Helligkeitsabweichung ein Anzeichen für Unterschiede bei der Schichtdicke oder der Porosität des Substrats sein kann.

Instrumente und Software zur Messung und Kontrolle der Farbmerkmale

Die objektive Messung der Farbmerkmale — Farbton, Buntheit und Helligkeit — erfordert Geräte, die das von einer Oberfläche reflektierte oder transmittierte Licht quantifizieren und in farbmetrische Koordinaten umwandeln können.

Das menschliche Auge unterliegt Schwankungen, Ermüdung und individuellen Unterschieden in der Wahrnehmung: Nur die instrumentelle Messung gewährleistet wiederholbare und über längere Zeiträume sowie zwischen unterschiedlichen Bedienern vergleichbare Daten.

Das Spektralphotometer ist das Referenzinstrument für die professionelle Farbkontrolle im industriellen Bereich.

Im Gegensatz zu Kolorimetern, die Farbe über lediglich drei Kanäle — RGB oder XYZ — messen, erfasst das Spektralphotometer das vollständige Reflexionsspektrum der Probe, typischerweise zwischen 400 und 700 nm, und berechnet daraus präzise die Koordinaten CIE Lab*, LCh° sowie alle daraus abgeleiteten Farbmerkmale.

Dadurch lassen sich nicht nur sehr geringe Farbdifferenzen erkennen, sondern auch deren Art bestimmen — Unterschiede im Farbton, in der Buntheit oder in der Helligkeit — und die Daten mit jedem beliebigen CIE-Normlicht oder CIE-Normalbeobachter vergleichen.

Je nach Produktionsanforderungen und Einsatzbereich werden Spektralphotometer in verschiedene Kategorien unterteilt:

• Tisch-Spektralphotometer (Benchtop): ideal für Forschungs- und Entwicklungslabore. Dank kontrollierter Messbedingungen gewährleisten sie höchste Genauigkeit und Wiederholbarkeit. Sie sind das Referenzinstrument für die Freigabe von Mastermustern, die Definition von Standards und die Erstellung von Farbstoffdateien.
• Mobile Spektralphotometer: ideal für Qualitätskontrolllabore. Sie ermöglichen Messungen direkt in der Produktion oder im Lager und damit die Inline-Kontrolle der Farbmerkmale, ohne dass Proben entnommen und transportiert werden müssen.
• Farbmanagementsoftware: Sie integriert die Messungen der Spektralphotometer in Qualitätskontrollsysteme, mit denen Farbstandards archiviert, Farbdifferenzen für jedes einzelne Merkmal berechnet, Berichte erstellt und Akzeptanztoleranzen verwaltet werden können.

Die vom Spektralphotometer gelieferten Daten werden innerhalb von Farbräumen wie CIELAB oder CIELCh verarbeitet. Dadurch kann der Bediener die Werte L*, C* und h° der Probe unmittelbar anzeigen und mit dem Referenzstandard vergleichen.

Die Software berechnet automatisch die Unterschiede der einzelnen Merkmale — ΔL*, ΔC* und Δh° — sowie die Gesamtfarbdifferenz ΔE und ermöglicht dadurch die Beurteilung, ob die Probe innerhalb der zulässigen Toleranzen liegt.

Anwendungsbereiche und kritische Merkmale

Die Kontrolle der Farbmerkmale findet in nahezu allen Fertigungsbereichen Anwendung. Die relative Bedeutung der einzelnen Merkmale unterscheidet sich jedoch je nach Produkt und Prozess erheblich.

Wer weiß, welches Merkmal im eigenen Industriezweig besonders kritisch ist, kann geeignete Toleranzen festlegen und die Kontrollmaßnahmen auf die risikoreichsten Variablen konzentrieren.

Industrielle Lackierung und Automobilindustrie

In diesem Bereich stellt die Übereinstimmung zwischen montierten Bauteilen — Karosserie, Stoßfänger und Spiegel — die wichtigste Anforderung dar. Das kritischste Merkmal ist der Farbton (h°), da selbst geringe Unterschiede des Farbtonwinkels sofort sichtbar werden, wenn zwei benachbarte Oberflächen gemeinsam betrachtet werden.

Die Buntheit ist bei Metallic- und Perlglanzfarben ebenso wichtig, da Intensitätsabweichungen die Wahrnehmung des Glanzeffekts verändern. Farben und Farbtöne müssen in diesem Bereich auch in Abhängigkeit vom Beleuchtungswinkel — Mehrwinkelgeometrie — kontrolliert werden.

Kunststoffe und Verpackungen

Im Bereich der Kunststoffe und Verpackungen ist die Helligkeit (L*) häufig das variabelste Merkmal, da sie von der Menge und Verteilung der Pigmente in der Materialmasse sowie vom Grad der Opazität oder Transparenz des Substrats abhängt.

Helligkeitsunterschiede zwischen Verpackungen desselben Produkts in einem Verkaufsregal werden von Endverbrauchern als Qualitätsmängel wahrgenommen und können die Wiedererkennbarkeit der Marke beeinträchtigen.

Textilindustrie und Mode

Die Textilindustrie nutzt alle drei Farbmerkmale intensiv. Der Farbton ist bei der Herstellung aufeinander abgestimmter Kleidungsstücke unterschiedlicher Lieferanten von entscheidender Bedeutung. Die Buntheit bestimmt die Lebhaftigkeit und die kommerzielle Wirkung der Farben. Die Helligkeit ist besonders bei dunklen und neutralen Farbtönen wichtig, bei denen bereits geringe Wertunterschiede die Farbwahrnehmung verändern.

Die Farbabstufungen, verstanden als Abfolge von Helligkeitswerten innerhalb derselben Farbfamilie, sind ein grundlegendes Gestaltungselement saisonaler Kollektionen.

Kosmetik-, Pharma- und Lebensmittelindustrie

In diesen Branchen hat die Farbkontrolle sowohl ästhetische als auch regulatorische Auswirkungen. Bei kosmetischen Produkten — Foundations, Lippenstiften und Nagellacken — definieren der Farbton und die Buntheit die farbliche Identität des Produkts und müssen zwischen den Chargen konstant gehalten werden. Im pharmazeutischen Bereich wird die Farbe von Tabletten und Kapseln häufig als Konformitätsindikator verwendet und muss sehr enge Spezifikationen erfüllen.

In der Lebensmittelindustrie sind Helligkeit und Farbton Indikatoren für Frische und wahrgenommene Qualität.

Messung der Farbmerkmale zur Sicherstellung der Qualität

Die Farbmerkmale sind keine abstrakten Konzepte, die ausschließlich Forschungslaboren vorbehalten sind. Sie sind die betrieblichen Variablen, mit denen ein Industrieunternehmen die Farbe seiner Produkte definiert, kontrolliert und kommuniziert.

Das Verständnis der Bedeutung jedes einzelnen Merkmals, die Fähigkeit, Buntheit und Sättigung voneinander zu unterscheiden, sowie die Kenntnis der Farbebene als Darstellungsinstrument bilden die Grundlage für die Einrichtung eines wirksamen und messbaren Farbqualitätskontrollsystems.

In einem Produktionsumfeld, das zunehmend auf objektive Qualität und eine standardisierte Kommunikation mit internationalen Lieferanten und Kunden ausgerichtet ist, macht die Verfügbarkeit professioneller Instrumente wie Spektralphotometer, Farbmanagementsoftware und Systeme zur Archivierung von Standards den Unterschied zwischen einem ungefähren Farbmanagement und einem echten Kontrollprozess aus.

Unternehmen, die mit präzisen Farbspezifikationen auf der Grundlage anerkannter CIE- und ISO-Standards arbeiten, reduzieren Nichtkonformitäten, beschleunigen die Musterfreigabe und schaffen stabilere Geschäftsbeziehungen innerhalb der Lieferkette.

Die Kenntnis der Farbmerkmale ist der Ausgangspunkt. Ihre Messung mit geeigneten Instrumenten verwandelt dieses Wissen in einen konkreten Wettbewerbsvorteil.
